1. 材料規範

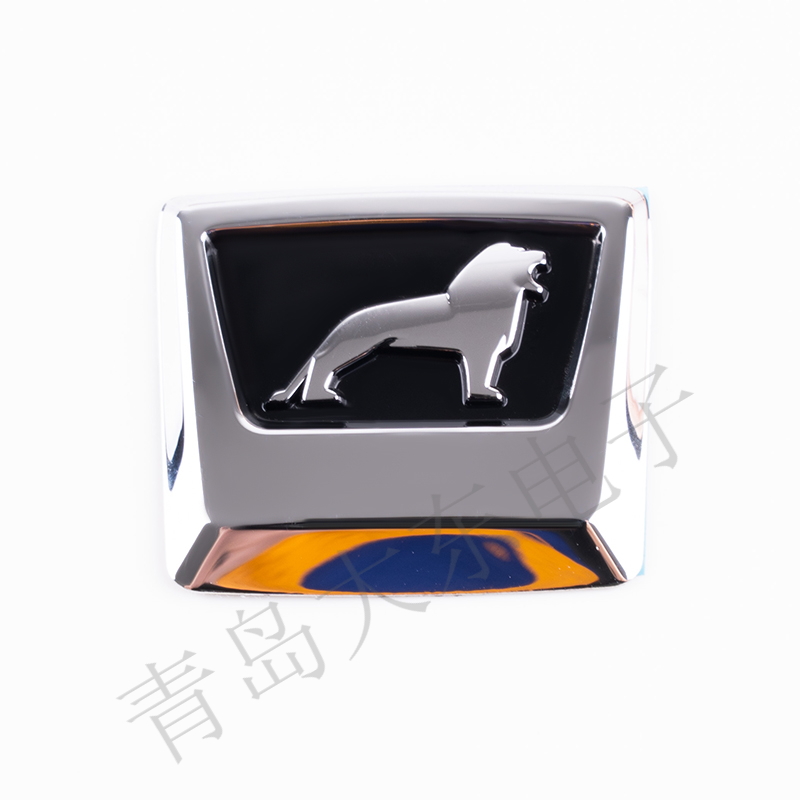

　　1.1 五金蝕刻標牌基材選擇

　　不鏽鋼SUS304：厚度0.3-2.0mm，硬度HV200-250

　　黃銅H62：含銅量60.5-63.5%，延伸率≥15%

　　鋁合金5052：抗拉強度210-260MPa，氧化膜厚度5-25μm

　　1.2 預處理標準

　　工序參數檢測方法脫脂NaOH 50g/L, 60℃, 5min水膜連續測試酸洗HNO3 15%+HF 2%, 室溫, 30s表麵粗糙度儀水洗電阻率≥15MΩ·cm電導率儀

　　2. 核心工藝參數

　　2.1 圖形轉移

　　感光膠：厚度12±2μm，分辨率10μm

　　曝光：365nm UV，能量350-400mJ/cm²

　　顯影：Na2CO3 1%，30±1℃，噴壓0.1MPa

　　2.2 化學蝕刻

　　FeCl3濃度：28-32°Be'

　　溫度梯度：40℃→50℃→45℃

　　蝕刻速率：0.02mm/min(垂直方向)

　　側蝕控製：≤15%設計線寬

　　2.3 後處理

　　去膜：NaOH 5%，50℃，超聲輔助

　　拋光：電解液H3PO4 65%，電流密度15A/dm²

　　鍍層：PVD TiN，厚度2-5μm，硬度HV2000

　　3. 質量檢測體係

　　3.1 尺寸檢測

　　二次元測量儀：精度±1μm

　　關鍵尺寸CPK≥1.33

　　3.2 性能測試

　　項目標準方法附著力ASTM D3359 5B劃格法耐磨ISO 9211 500次摩擦測試儀鹽霧GB/T 10125 1000h中性鹽霧箱

　　4. 工藝驗證數據

　　批次穩定性：σn-1≤0.8(連續30批)

　　蝕刻均勻性：±5%(600×800mm板麵)

　　良品率：≥99.2%(AQL 0.65)
